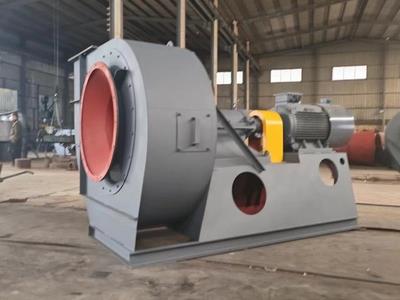

GY6-51风机

넳 넲

产品介绍:

Y6-51-1锅炉离心引风机性能与选用件对照表

机号	转速r/min	序号	全压Pa	流量m3/h	内效率%	内功率kw	轴功率kw	所需功率kw	电动机		联轴器			滚动轴承型号
									型号	功率kw	型号或代号	风机轴	电机轴
13D	1450	1 2 3 4 5 6 7 8	5134 5050 4888 4637 4387 4140 3808 3478	47200 56700 65900 75400 84800 94300 104000 113000	75 78 81 83 82 80 77 74	90 102 110 117 126 136 143 148	92 104 113 119 129 138 146 151	119 135 147 155 167 179 190 196	Y315L1-4 380V	160	7-75×80	75×140	80×170		3620
									Y315L2-4 380V	200
13D	960	1 2 3 4 5 6 7 8	2251 2211 2143 2030 1921 1813 1667 1522	312000 37500 43600 49900 56100 62400 68900 74800	75 78 81 83 82 80 77 74	26 29.5 32 33.9 36.5 39.3 41.4 42.7	27 30.1 32.7 34.6 37.3 40 42.3 43.6	35 39 42 45 48 52 55 57	Y280S-6 380V	45	7-75×75	75×140	75×140		3620
									Y280M-6 380V	55
14D	1450	1 2 3 4 5 6 7 8	5955 5856 5668 5377 5087 4802 4417 4033	59000 70800 82300 94100 106100 118300 130000 141000	75 78 81 83 82 80 77 74	130 148 160 169 183 197 207 213	133 151 163 173 186 201 211 218	173 196 212 225 242 261 275 283	Y355-4	220	8-105×100	105×210	100×210		SKF 6324 22324 CC/W33
										250
										280
14D	960	1 2 3 4 5 6 7 8	2610 2567 2485 2355 2228 2103 1934 1768	39100 46900 54500 52300 70200 78100 86100 93400	75 78 81 83 82 80 77 74	38 42 46 49 53 57 60 62	38.6 44 47 50 54 58 61 63	50 57 62 65 70 76 80 82	Y315S-6 380V	75	7-105×80	105×210	80×170		SKF 6324 22324 CC/W33
									Y315M1-6 380V	90

注：进口压力P＝101325Pa，进口温度t=140℃,介质密度ρ＝0.85kg/m3,未注电压均为6000V。未注联轴器型号均为F2508A。

Y6-51-1　锅炉离心引风机性能与选用件对照表

机号	转速r/min	序号	全压Pa	流量m3/h	内效率%	内功率kw	轴功率kw	所需功率kw	电动机		联轴器			滚动轴承型号
									型号	功率kw	型号或代号	风机轴	电机轴
15D	1450	1 2 3 4 5 6 7 8	6837 6723 6506 6172 5840 5513 5020 4630	72600 87100 101900 116000 130000 145300 159000 174000	75 78 81 83 82 80 77 74	184 209 225 240 257 278 291 302	188 213 230 244 262 283 297 309	244 277 299 318 341 368 386 401	Y355-4	280	8-105×100	105×210	100×210		SKF 6324 22324 CC/W33
										315
									Y400-4	355	8-105×110		110×210
										400
15D	960	1 2 3 4 5 6 7 8	2997 2947 2852 2705 2560 2417 2223 2030	48100 57700 66900 76800 86100 96100 105500 115000	75 78 81 83 82 80 77 74	53 61 65 70 75 81 85 88	54 62 67 71 76 82 86 89	70 80 87 92 99 107 112 116	Y315S-6 380V	75	7-105×80	105×210	80×170		SKF 6324 22324 CC/W33
									Y315M1-6 380V	90
									Y315M2-6 380V	110
15D	730	1 2 3 4 5 6 7 8	1733 1702 1650 1563 1479 1395 1284 1172	36600 43900 50900 58400 65500 73000 79800 87400	75 78 81 83 82 80 77 74	23 27 29 31 33 35 37 38	24 28 30 32 34 36 38 39	31 35 38 41 44 47 49 51	Y280S-8 380V	37	7-105×75	105×210	75×140		SKF 6324 22324 CC/W33
									Y280M-8 380V	45
16D	1450	1 2 3 4 5 6 7 8	7778 7651 7400 7025 6648 6272 5770 5268	88100 106000 123000 140000 158000 176000 193000 211000	75 78 81 83 82 80 77 74	254 289 312 329 356 383 402 417	259 295 319 336 363 391 410 426	337 383 414 437 472 508 533 553	Y400-4	400	8-105×110	105×210	110×210		SKF 6324 22324 CC/W33
										450
										500
										560

注：进口压力P＝101325Pa，进口温度t=140℃,介质密度ρ＝0.85kg/m3,未注电压均为6000V。未注联轴器型号均为F2508A。

Y6-51-1　锅炉离心引风机性能与选用件对照表

机号	转速r/min	序号	全压Pa	流量m3/h	内效率%	内功率kw	轴功率kw	所需功率kw	电动机		联轴器			滚动轴承型号
									型号	功率kw	型号或代号	风机轴	电机轴
16D	960	1 2 3 4 5 6 7 8	3409 3353 3244 3079 2914 2750 2529 2309	58300 70200 81400 82700 10500 117000 128000 140000	75 78 81 83 82 80 77 74	74 84 91 96 103 111 117 121	75 86 93 97 105 114 119 124	98 111 120 127 137 148 155 161	Y315M2-6 380V	110	7-105×80	105×210	80×170		SKF 6324 22324 CC/W33
									Y315M3-6 380V	132			90×170
									Y315M2-6 380V	160	7-105×90
16D	730	1 2 3 4 5 6 7 8	1972 1937 1873 1778 1683 1588 1460 1334	44300 53400 61900 70500 79800 89000 97300 106000	75 78 81 83 82 80 77 74	32 37 40 42 45 49 51 53	33 38 41 43 46 50 52 54	43 49 53 56 60 65 68 70	Y280M-8 380V	45	7-105×75	105×210	75×140		SKF 6324 22324 CC/W33
									Y315S-8 380V	55	7-105×80		80×170
									Y315M1-8 380V	75
17D	960	1 2 3 4 5 6 7 8	3861 3786 3661 3476 3289 3104 2856 2607	6900 84200 94600 111000 126000 140000 154000 168000	75 78 81 83 82 80 77 74	100 113 119 129 140 151 157 164	102 116 121 132 143 154 162 168	133 150 158 171 186 200 210 218	Y315M2-8 380V	160	9510×4	140×250	90×170		SKF 6232 22232 CC/W33
									Y355M1-6 380V	185			100×210
									Y355M2-6 380V	200
									Y355M3-6 380V	220
17D	730	1 2 3 4 5 6 7 8	2233 2189 2118 2010 1900 1792 1649 1506	53200 64000 74200 84400 95800 106000 117000 128000	75 78 81 83 82 80 77 74	44 50 54 57 62 66 70 72	45 51 55 58 63 67 71 74	58 66 71 75 82 88 92 96	Y315M1-8380V	75	9510×4	140×250	80×170		SKF 6232 22232 CC/W33
									Y315M2-8 380V	90

注：进口压力P＝101325Pa，进口温度t=140℃,介质密度ρ＝0.85kg/m3,未注电压均为6000V。未注联轴器型号均为F2508A。

Y6-51-1　锅炉离心引风机性能与选用件对照表

机号	转速r/min	序号	全压Pa	流量m3/h	内效率%	内功率kw	轴功率kw	所需功率kw	电动机		联轴器			滚动轴承型号
									型号	功率kw	型号或代号	风机轴	电机轴
18D	960	1 2 3 4 5 6 7 8	4329 4244 4105 3897 3688 3487 3201 2923	83000 100000 116000 132000 150000 166000 183000 199000	75 78 81 83 82 80 77 74	133 151 163 172 187 201 211 218	136 154 167 176 191 205 216 223	177 201 217 228 249 266 280 290	Y355-6	220	9510×4	140×250	100×210		SKF 6232 22232 CC/W33
										250
									Y400-6	280			110×210
18D	730	1 2 3 4 5 6 7 8	2503 2454 2371 2253 2130 2013 1848 1687	63100 76000 88200 100000 114000 126000 139000 151000	75 78 81 83 82 80 77 74	58 66 72 75 82 88 93 96	59 68 73 77 84 90 95 98	78 88 95 100 109 117 123 127	Y315M1-8380V	110	9510×4	140×250	90×170		SKF 6232 22232 CC/W33
									Y315M2-8380V	132
19D	960	1 2 3 4 5 6 7 8	4823 4729 4574 4342 4109 3878 3567 3257	97600 118000 136000 155000 176000 195000 215000 234000	75 78 81 83 82 80 77 74	174 199 213 225 245 263 277 286	178 203 218 230 250 268 282 292	231 264 283 299 325 348 367 380	Y400-6	280	9510×4	140×250	110×210		SKF 6232 22232 CC/W33
										315
										355
19D	730	1 2 3 4 5 6 7 8	2788 2735 2645 2511 2373 2240 2059 1884	74200 89700 103000 118000 134000 148000 163000 178000	75 78 81 83 82 80 77 74	76 87 93 99 108 115 121 126	78 89 95 101 110 117 124 128	102 116 124 132 143 153 161 167	Y315M2-8380V	132	9510×4	140×250	90×170		SKF 6232 22232 CC/W33
									Y355M2-8380V	160			100×210

注：进口压力P＝101325Pa，进口温度t=140℃,介质密度ρ＝0.85kg/m3,未注电压均为6000V。未注联轴器型号均为F2508A。

Y6-51-1　锅炉离心引风机性能与选用件对照表

机号	转速r/min	序号	全压Pa	流量m3/h	内效率%	内功率kw	轴功率kw	所需功率kw	电动机		联轴器			滚动轴承型号
									型号	功率kw	型号或代号	风机轴	电机轴
20D	960	1 2 3 4 5 6 7 8	5344 5240 5068 4811 4552 4297 3952 3609	114000 138000 159000 181000 205000 227000 251000 273000	75 78 81 83 82 80 77 74	226 258 276 291 316 339 358 370	230 263 282 297 323 346 365 377	299 342 367 387 419 449 475 491	Y400-6	355	9510×4	140×250	110×210	SKF 6232 22232 CC/W33
										400
									Y450-6	450	10-105×130		130×250
										500
20D	730	1 2 3 4 5 6 7 8	3090 3030 2931 2782 2630 2482 2282 2083	86700 105000 121000 138000 156000 173000 191000 208000	75 78 81 83 82 80 77 74	99 113 122 128 139 149 157 163	101 116 124 131 142 157 160 166	132 150 161 170 184 204 209 216	Y355M2-8380V	160	9510×4	140×250	100×210	SKF 6232 22232 CC/W33
									Y355M3-8380V	185
									Y400-8	220			110×210
21D	960	1 2 3 4 5 6 7 8	5892 5778 5587 5303 5019 4737 4357 3978	132000 160000 184000 210000237000 263000 291000 316000	75 78 81 83 82 80 77 74	288 329 353 373 403 433 457 472	294 336 360 380 411 441 467 482	382 437 468 494 535 573 607 626	Y450-6	450	10-140×130	140×250	130×250	SKF 6332 22332 CC/W33
										500
										560
										630
21D	730	1 2 3 4 5 6 7 8	3407 3341 3231 3067 2900 2739 2519 2300	100000 122000 140000 160000 180000 200000 221000 240000	75 78 81 83 82 80 77 74	126 145 155 164 177 190 201 207	129 148 158 168 180 194 205 211	167 193 206 218 235 252 266 275	Y400-8	220	10-140×110	140×250	110×210	SKF 6332 22332 CC/W33
										250
										280

注：进口压力P＝101325Pa，进口温度t=140℃,介质密度ρ＝0.85kg/m3,未注电压均为6000V。未注联轴器型号均为F2508A。

Y6-51-1　锅炉离心引风机性能与选用件对照表

机号	转速r/min	序号	全压Pa	流量m3/h	内效率%	内功率kw	轴功率kw	所需功率kw	电动机		联轴器			滚动轴承型号
									型号	功率kw	型号或代号	风机轴	电机轴
21D	580	1 2 3 4 5 6 7 8	2151 2101 2037 1936 1832 1730 1590 1452	79500 96900 111000 127000 143000 159000 176000 191000	75 78 81 83 82 80 77 74	63 73 78 82 89 95 101 104	65 74 79 84 91 97 103 106	84 96 103 109 118 127 134 138	Y355M2-1038V	110	10-140×100	140×250	100×210		SKF 6332 22332 CC/W33
									Y355M3-10380V	132
22D	960	1 2 3 4 5 6 7 8	6467 6341 6131 5819 5508 5199 4782 4366	152000 184000 212000 241000 273000 302000 334000 363000	75 78 81 83 82 80 77 74	364 416 446 469 509 545 576 595	371 424 455 479 520 556 588 607	483 551 591 623 676 723 764 789	Y450-6	560	10-140×130	140×250	130×250		SKF 6332 22332 CC/W33
										630
									Y500-6	710	10-140×140		140×250
										800
22D	730	1 2 3 4 5 6 7 8	3739 3667 3545 3366 3186 3006 2764 2550	116000 140000 161000 183000 208000 230000 254000 276000	75 78 81 83 82 80 77 74	161 183 196 206 224 240 253 264	164 187 200 210 229 245 258 270	213 243 260 273 298 318 336 350	Y400-8	250	10-140×110	140×250	110×210		SKF 6332 22332 CC/W33
										280
									Y450-8	315	10-140×130		130×250
										355
22D	580	1 2 3 4 5 6 7 8	2361 2315 2239 2124 2009 1895 1743 1590	92200 111000 128000 145000 165000 183000 202000 219000	75 78 81 83 82 80 77 74	80 95 98 103 112 120 127 131	82 97 100 105 115 123 130 133	107 126 130 137 149 160 169 173	Y355M3-10380V	132	10-140×100	140×250	100×210		SKF 6332 22332 CC/W33
									Y355L1-10380V	160
									Y355L2-10380V	185

注：进口压力P＝101325Pa，进口温度t=140℃,介质密度ρ＝0.85kg/m3,未注电压均为6000V。未注联轴器型号均为F2508A。

Y6-51-1　锅炉离心引风机性能与选用件对照表

机号	转速r/min	序号	全压Pa	流量m3/h	内效率%	内功率kw	轴功率kw	所需功率kw	电动机		联轴器			滚动轴承型号
									型号	功率kw	型号或代号	风机轴	电机轴
23.5D	960	1 2 3 4 5 6 7 8	7378 7236 6996 6640 6285 5933 5456 4982	185000 224000 258000 295000 333000 370000 408000 443000	75 78 81 83 82 80 77 74	506 577 619 656 709 762 803 829	516 589 632 669 723 778 819 845	671 766 821 870 940 1011 1065 1099	Y500-6	800	10-140×140	140×250	140×250		SKF 6332 22332 CC/W33
										900
										1000
									Y560-6	1120	9516×4		160×300
23.5D	730	1 2 3 4 5 6 7 8	4266 4177 4046 3839 3664 3431 3155 2887	141000 170000196000 224000 253000 281000 310000 337000	75 78 81 83 82 80 77 74	223 253 272 288 311 335 353 364	227 258 277 294 318 342 360 372	296 335 361 382 413 444 468 483	Y450-8	355	10-140×130	140×250	130×250		SKF 6332 22332 CC/W33
										400
										450
									Y500-8	500	10-140×140		140×250
23.5D	580	1 2 3 4 5 6 7 8	2694 2641 2553 2423 2292 2166 1992 1819	112000 135000 156000 178000 201000 222000 246000 268000	75 78 81 83 82 80 77 74	112 127 137 144 156 167 177 183	114 130 139 147 159 170 180 187	148 168 181 192 207 221 235 243	Y450-10	220	10-140×130	140×250	130×250		SKF 6332 22332 CC/W33

注：进口压力P＝101325Pa，进口温度t=140℃,介质密度ρ＝0.85kg/m3,未注电压均为6000V。未注联轴器型号均为F2508A。
